Coupe au laser à haute puissance pour la fabrication de feuilles à l'échelle industrielle
Coupe au laser à haute puissance pour la fabrication de feuilles à l'échelle industrielle
Coupe au laser à haute puissance pour la fabrication de feuilles à l'échelle industrielle

Coupe au laser à haute puissance pour la fabrication de feuilles à l'échelle industrielle

Détails de produit

Lieu d'origine: Chine

Nom de marque: RayLaser

Certification: CE

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: Négociable

Détails d'emballage: D'autres

Délai de livraison: 7 à 30 jours

Conditions de paiement: T/T

Capacité d'approvisionnement: Ensembles/M

Obtenez le meilleur prix

Détails de produit

Description de produit
Mettre en évidence:
Application du projet:
Coupe au laser
Matériel à utiliser:
Métal
État:
Neuf
Type de laser:
Laser à fibres
Zone de coupe:
1500 mm*3000 mm
Vitesse de coupe:
0~100m/min
Format graphique pris en charge:
La valeur de l'élément est calculée à partir de la valeur de l'élément.
Épaisseur de coupe:
0 à 30 mm
CNC ou non:
- Oui, oui.
Mode de refroidissement:
Refroidissement par eau
Logiciel de commande:
Cypcut
Marque de la source laser:
Max Raycus
Marque de la tête laser:
Outils de rayonnage
Marque de moteur de servo:
YASKAWA
Marque de rail de guidage:
HIWIN
Marque du système de contrôle:
Cypcut
Poids (kg):
3500 kg
Points clés de vente:
Productivité élevée Faible entretien
Marque de lentille optique:
Longueur d'onde
Garantie:
3 ans
Industrie concernée:
Entreprises de matériaux de construction, usines de fabrication, ateliers de réparation de machines,
Rapport d'essai de la machine:
Fournit
Inspection vidéo de sortie:
Fournit
Garantie des composants de base:
3 ans
Composants de base:
Vessel sous pression, moteur, engrenage, boîte de vitesses, moteur, PLC, laser plus lumineux de qual
Mode de fonctionnement:
une onde continue
Configuration:
type de portique
Produits manipulés:
Plaque métallique
Caractéristique:
Servo moteur programmable
performances:
Meilleure performance
Vitesse:
Ça va vite!
Précision:
Précision
Maintenance:
Faible coût
Technique d'assemblage expérimentée:
Une qualité fiable
Service après-vente expérimenté:
Solution et formation proposées
Conception:
Aucune déformation
Application du projet:
Coupe au laser
Matériel à utiliser:
Métal
État:
Neuf
Type de laser:
Laser à fibres
Zone de coupe:
1500 mm*3000 mm
Vitesse de coupe:
0~100m/min
Format graphique pris en charge:
La valeur de l'élément est calculée à partir de la valeur de l'élément.
Épaisseur de coupe:
0 à 30 mm
CNC ou non:
- Oui, oui.
Mode de refroidissement:
Refroidissement par eau
Logiciel de commande:
Cypcut
Marque de la source laser:
Max Raycus
Marque de la tête laser:
Outils de rayonnage
Marque de moteur de servo:
YASKAWA
Marque de rail de guidage:
HIWIN
Marque du système de contrôle:
Cypcut
Poids (kg):
3500 kg
Points clés de vente:
Productivité élevée Faible entretien
Marque de lentille optique:
Longueur d'onde
Garantie:
3 ans
Industrie concernée:
Entreprises de matériaux de construction, usines de fabrication, ateliers de réparation de machines,
Rapport d'essai de la machine:
Fournit
Inspection vidéo de sortie:
Fournit
Garantie des composants de base:
3 ans
Composants de base:
Vessel sous pression, moteur, engrenage, boîte de vitesses, moteur, PLC, laser plus lumineux de qual
Mode de fonctionnement:
une onde continue
Configuration:
type de portique
Produits manipulés:
Plaque métallique
Caractéristique:
Servo moteur programmable
performances:
Meilleure performance
Vitesse:
Ça va vite!
Précision:
Précision
Maintenance:
Faible coût
Technique d'assemblage expérimentée:
Une qualité fiable
Service après-vente expérimenté:
Solution et formation proposées

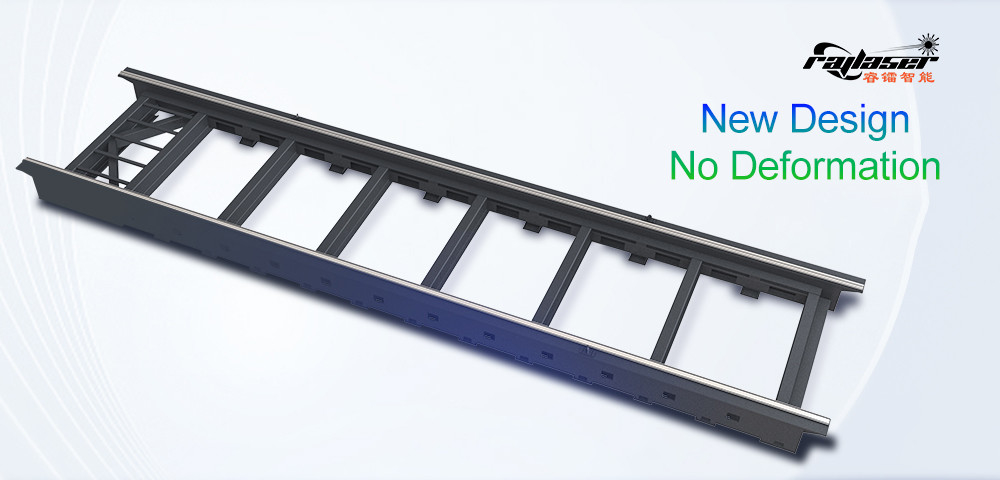

Conception:
Aucune déformation
Coupe au laser à haute puissance pour la fabrication de feuilles à l'échelle industrielle

Shanghai Raylaser Gantry Pro série:

Coupe au laser à haute puissance pour la fabrication de feuilles à l'échelle industrielle

Dominez le traitement des métaux de grand format avec une précision de coupe de bisel de 20 kW à 60 kW

Conçue pour les chantiers navals, les fabricants d'équipements miniers et les fabricants d'acier structurel en Asie du Sud-Est et en Arabie saoudite, la série Raylaser Gantry Pro offre une puissance et une échelle inégalées.Avec lasers à fibre de haute puissance (20kW-60kW) et découpe en cône intégrée (0°45°), ce système de portique industriel traite des feuilles jusqu'à 6m x 20m, traitant l'acier au carbone (40mm+), l'acier inoxydable (30mm+) et l'aluminium (25mm+) à des vitesses de production.


Coupe au laser à haute puissance pour la fabrication de feuilles à l'échelle industrielle 0





5 caractéristiques révolutionnaires pour les solutions de méga-feuille

  1. Puissance à l'échelle du gantry

    • Source laser 60kW MAX: coupe de l'acier au carbone de 40 mm à 1,5 m/min

    • Système de servo à double entraînement: 150 m/min de mouvement rapide (2G d'accélération)

    • Capacité de 20 tonnes: Traite des piles de tôles complètes sans découler

  2. Coupe avancée de bévelles

    • Tête de bisel 3D: réglage automatique de 0°45° pour les bords prêts à être soudés

    • Tolérance d'angle ± 0,1° sur l'acier de 30 mm

    • Logiciel CAM avec imbriquage automatique des béquilles

  3. Résilience des déserts et des tropiques

    • Optique scellée IP65 (tempêtes de sable saoudiennes)

    • Armoires électriques à contrôle d'humidité (climats de mousson SEA)

    • Chiller S&G de 40 chevaux pour un fonctionnement à 45 °C dans l'environnement

  4. Intégration de l'usine intelligente

    • Surveillance de la production IoT: suivi en temps réel de l'EEO via RayCloud

    • Des appareils de mesure de la hauteur et des capteurs de hauteur

    • Compatible avec les systèmes de convoyeurs FMS

  5. Conception à temps mort

    • Système ferroviaire modulaire pour une maintenance rapide

    • Portique alignée au laser avec compensation thermique de 0,03 mm/m

Spécifications techniques (série Gantry Pro)

Modèle Zone de coupe Puissance laser Épaisseur maximale Capacité du bével Le pouvoir
Le numéro d'immatriculation 6m x 2m 20 à 30 kW 35 mm (CS) 0°45° 380 V/100 A
Le numéro de série: 8m x 2,5m 30 à 40 kW 40 mm (CS) 0°45° 380 V/150 A
GP-1220 12m x 2m 40 à 50 kW 45 mm (CS) 0°45° 480 V / 200 A
GP-2060 20 m x 6 m 50 à 60 kW 50 mm (CS) 0°45° 480 V/400 A (3 phases)

CS=Acier au carbone • Norme: Tête de contour HD de Precitec • Contrôleur RayOS Pro




Coupe au laser à haute puissance pour la fabrication de feuilles à l'échelle industrielle 1

Pourquoi choisir Gantry Pro sur les marchés de l'Asie et de l'Arabie saoudite?

  • Résistant à la mousson et à la poussière: les composants IP65 résistent au sable de Djeddah et à l'humidité de Bangkok

  • Économies d'énergie: consommation d'énergie de 2,5 kW/h à 40 kW par rapport à 6 kW/h par plasma

  • Réduction des déchets: feuilles de nid de 8x12m avec utilisation de 94% des matériaux

  • Conformité: certificats de sécurité CE, CCG et ASEAN

  • Soutien local: techniciens à Singapour, Riyad, Kuala Lumpur




Zone de coupe
Personnaliser selon la disponibilité de l'atelier et la charge de productivité requise.



Source laser
Max / Raycus / IPG / Boci / BWT



Puissance laser
6000W~50KW Disponible



Accélération maximale
1.5G~4G optionnellement



Vitesse de coupe
80 m/min à 180 m/min



Précision de positionnement
≤ 0,03 mm



Remplacement de la position
≤ 0,03 mm




Personnaliser la longueur de la table de coupe
Selon l'espace d'atelier et la charge de travail requise, nous pouvons personnaliser la zone de coupe la plus appropriée.


Coupe au laser à haute puissance pour la fabrication de feuilles à l'échelle industrielle 2Coupe au laser à haute puissance pour la fabrication de feuilles à l'échelle industrielle 3Coupe au laser à haute puissance pour la fabrication de feuilles à l'échelle industrielle 4Coupe au laser à haute puissance pour la fabrication de feuilles à l'échelle industrielle 5

Questions fréquemment posées

Q: Peut-il couper des biselles sur l'acier inoxydable de 30 mm pour les récipients sous pression?
R: Oui! Notre modèle de 50 kW atteint une précision de ±0,1° sur 30 mm SS à 0,8 m/min.

Q: Comment gérer des feuilles de 20m dans des espaces limités?
R: Nous proposons des systèmes ferroviaires segmentés installés dans des baies de 15 m avec des kits d'extension.

Q: Quel refroidissement est nécessaire pour les lasers de 60 kW en Arabie saoudite?
R: Les refroidisseurs intégrés de 40 ch maintenent le liquide de refroidissement à 22 °C dans les ateliers à 50 °C.

Q: La formation des opérateurs est-elle incluse?
R: Formation gratuite sur place de 5 jours + manuels multilingues (arabe/malay/thaï).

Q: En quoi la découpe en béton améliore-t-elle la productivité?
A: Éliminer le fraisage secondaire:

  • Traditionnel: fraisage de 45 minutes par joint

  • Gantry Pro: Bielles intégrées en 1 passage

Applications dans l'industrie

* "Notre Raylaser GP-2060 (60kW) dans le chantier naval de Batam coupe des plaques de coque bissules de 40 mm en 8 minutes ∼ 70% plus rapidement que le plasma.
Directeur de la production, PT Maritime Solutions Indonésie






Tags:

découpeuse de laser de commande numérique par ordinateur,

Machine de découpe au laser CNC métallique,

Machine à découper les métaux au laser à fibre

Produits semblables
Machine de découpe au laser à fibre de métal 6000W pour tôle

Machine de découpe au laser à fibre de métal 6000W pour tôle

Obtenez le meilleur prix
Machine de découpe laser CNC en acier inoxydable machine de découpe laser automatique Vidéo

Machine de découpe laser CNC en acier inoxydable machine de découpe laser automatique

Obtenez le meilleur prix
Aufo Focus Smart System Machine de découpe au laser à grille maximiser l'efficacité

Aufo Focus Smart System Machine de découpe au laser à grille maximiser l'efficacité

Obtenez le meilleur prix
Machine de découpe laser à haute productivité à fibre de gantry pour tôle métallique

Machine de découpe laser à haute productivité à fibre de gantry pour tôle métallique

Obtenez le meilleur prix
Machine de découpe au laser à cloisonnage machine de découpe automatique au laser machine de découpe au laser en acier Vidéo

Machine de découpe au laser à cloisonnage machine de découpe automatique au laser machine de découpe au laser en acier

Obtenez le meilleur prix
Machine de découpe laser à fibre CNC avec une surface de découpe de 1500 mm*3000 mm

Machine de découpe laser à fibre CNC avec une surface de découpe de 1500 mm*3000 mm

Obtenez le meilleur prix
Machine de découpe laser à grille intelligente pour une zone de découpe de 1500 mm*3000 mm

Machine de découpe laser à grille intelligente pour une zone de découpe de 1500 mm*3000 mm

Obtenez le meilleur prix
Cypcut Fermes de contrôle Machine de découpe laser CNC métallique pour la découpe de 1500 mm * 3000 mm

Cypcut Fermes de contrôle Machine de découpe laser CNC métallique pour la découpe de 1500 mm * 3000 mm

Obtenez le meilleur prix
CYPCUT contrôle Cnc gantry machine de découpe laser 3kw 6kw 8kw 12kw 15kw 20kw 30kw

CYPCUT contrôle Cnc gantry machine de découpe laser 3kw 6kw 8kw 12kw 15kw 20kw 30kw

Obtenez le meilleur prix
Machine de découpe laser à fibre de feuille métallique avec une surface de découpe de 1500 mm*3000 mm

Machine de découpe laser à fibre de feuille métallique avec une surface de découpe de 1500 mm*3000 mm

Obtenez le meilleur prix
Machine de découpe au laser à bandeau CNC machine de découpe au laser en acier inoxydable machine de découpe au laser en fibre machine de découpe au laser en métal Vidéo

Machine de découpe au laser à bandeau CNC machine de découpe au laser en acier inoxydable machine de découpe au laser en fibre machine de découpe au laser en métal

Obtenez le meilleur prix
Shanghai Raylaser Intelligent Technology Co., Ltd.
produits

Découpeuse de laser de tube

Machine de découpe laser à fibre à table unique

Produits de consommation pour la découpe au laser

Machines à souder au laser

Machine de découpe laser fermée

découpeuse de laser de portique

découpeuse de laser de tôle

sales@ray-laser.com 86--13917940149
Adresse: zone A, bâtiment 1, 5825 Huyi Road, district de Jiading, Shanghai, Chine
Liens rapides
Profil d'entreprise Nouvelles Plan du site Politique en matière de protection de la vie privée
Bonne qualité de la Chine Découpeuse de laser de tube Fournisseur. © de Copyright 2024-2025 Shanghai Raylaser Intelligent Technology Co., Ltd. . Tous droits réservés.
